磐诺PGC-80在线气相色谱仪
一、无组织排放系统（厂界） （1）系统组成：分析小屋、大气采样总管、动态稀释仪、在线挥发性有机物在线监测系统、大气五参监测仪、扬尘仪、多种常规无机气体分析仪、数采仪
- 产品介绍
一、无组织排放系统（厂界）
（1）系统组成：分析小屋、大气采样总管、动态稀释仪、在线挥发性有机物在线监测系统、大气五参监测仪、扬尘仪、多种常规无机气体分析仪、数采仪等组成。

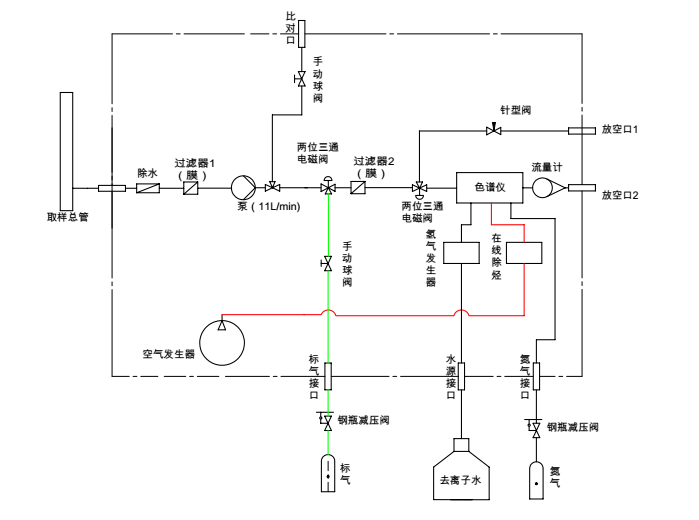

（2）系统流程图：
（3）系统介绍：

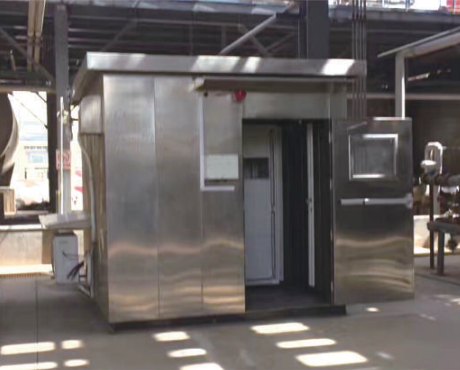

一.分析小屋
1.所有墙面均采用304ss钢板，厚度达1.5mm厚度。
2.地板采用5mm厚花纹板。
3.小屋标配空调一个，配电箱一个，配套电路槽一套，排风扇一个，一个照明灯，声光报警灯一个，雨棚两个，钢瓶架一个。
二.大气采样总管
二.大气采样总管
|
气流状态参数 |
|
电工参数 |
|
层流：雷诺数小于3000 |
|
工作电压：36V |
|
流量：0.14 m3/min |
|
频率：50HZ |
|
流速：0.8m/s |
|
功率：40-80W |
|
平均时间：4s |
|
绝缘电阻：大于25兆欧 |
|
末端取样口压力降：小于5Pa |
|
|
|
系统气密性：抽真空80 Pa，5min变化小于5% |
|
|
三.在线挥发性有机物在线监测系统
②C6-C12高沸点VOCs在线监测仪
①C2-C6低沸点VOCs在线监测仪
l 采样部分包含免维护隔膜采样泵和质量流量控制器
l 采样时间0~99min可调，流量2~50sccm可调
l 配置半导体低温冷阱富集低碳VOCs，富集温度可调节，冷阱可低至-40?C
l 解析条件自由设定，最高解析温度350度，最大升温速率40°C/s
l 标配氢火焰离子化检测器（FID）
l 检测器恒温控制范围40-250°C
l 载气氦气，电子流量控制
l 总长30m的毛细管预柱/分析柱
l 可程序升温毛细管柱柱箱，温度控制范围40-300°C，温度控制精度±1?C，最大支持五阶程序升温，升温速率范围1-30°C/min
l 十通阀恒温箱，可容纳两个气动十通阀，恒温控制范围40-180°C
l 分析周期15-60min可调
l 最低检出限< 0.03 ppb (正丁烷)
l 保留时间重复性RSD<0.3% (5ppb乙烯)
l 峰面积重复性RSD<2.5%(5ppb乙烯)
l 量程 0-300ppb （可选）
l 19英寸标准工业机箱，6U
②C6-C12高沸点VOCs在线监测仪
l 采样部分包含免维护隔膜采样泵和质量流量控制器
l 采样时间0~99min可调，流量2~50sccm可调
l 配置可变温吸附管常温富集高碳VOCs，富集温度可调节
l 解析条件自由设定，最高解析温度350度，最大升温速率40°C/s
l 标配氢火焰离子化检测器（FID）
l 检测器恒温控制范围40-250°C
l 载气氦气，电子流量控制
l 总长30m的毛细管预柱/分析柱
l 可程序升温毛细管柱柱箱，温度控制范围40-300°C，温度控制精度±1?C，最大支持五阶程序升温，升温速率范围1-30°C/min
l 十通阀恒温箱，可容纳两个气动十通阀，恒温控制范围40-180°C
l 分析周期15-60min可调
l 最低检出限< 0.02 ppb (苯)
l 保留时间重复性RSD<0.3% (5ppb苯)
l 峰面积重复性RSD<1.5%(5ppb苯)
l 量程 0-300ppb （可选）
l 19英寸标准工业机箱，6U
二.有组织排放系统（排口）
二.有组织排放系统（排口）
系统组成：分析小屋、采样探头、全程伴热系统、预处理系统、电控单元、温压流套装、工控机、专用组态软件等。

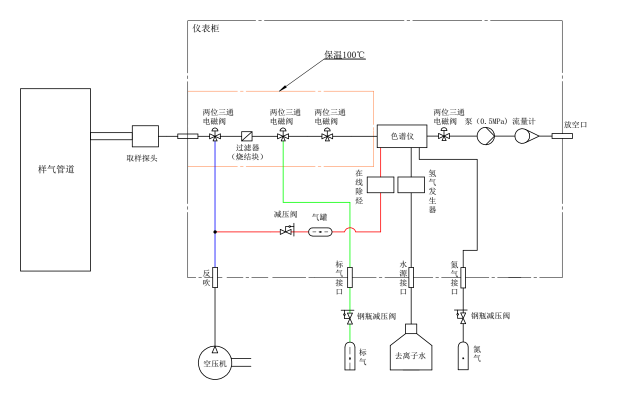

系统流程图：
系统流程图：
